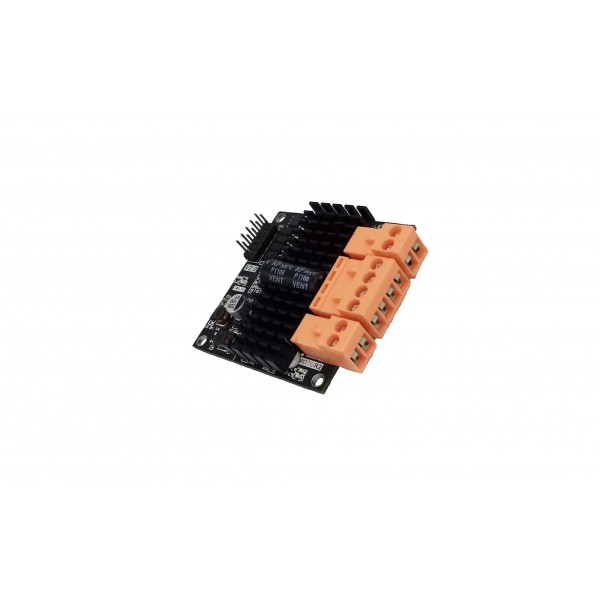

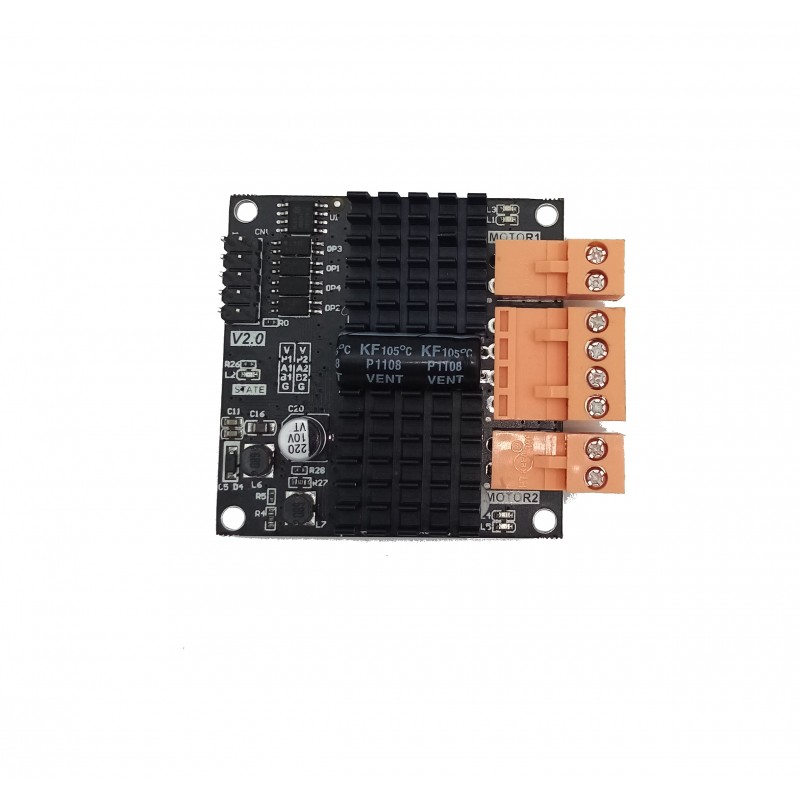

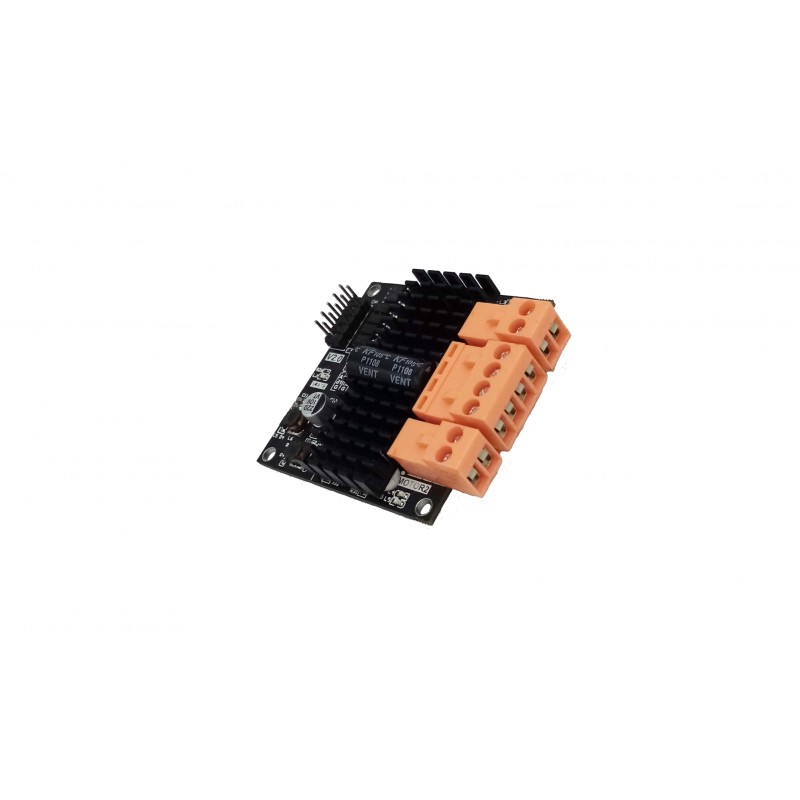

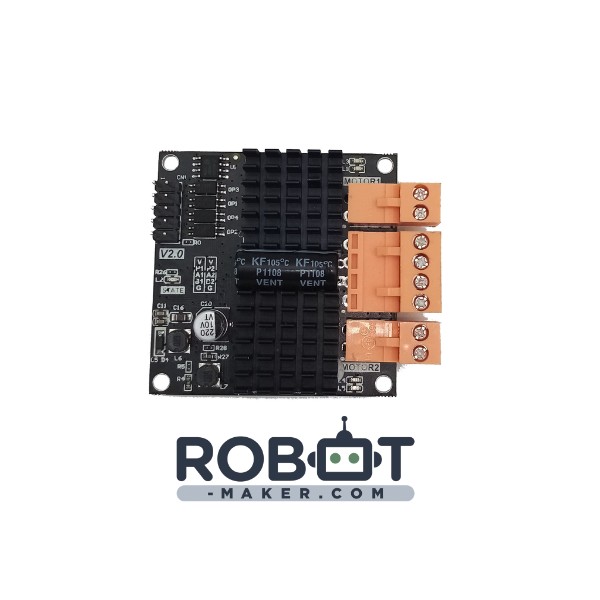

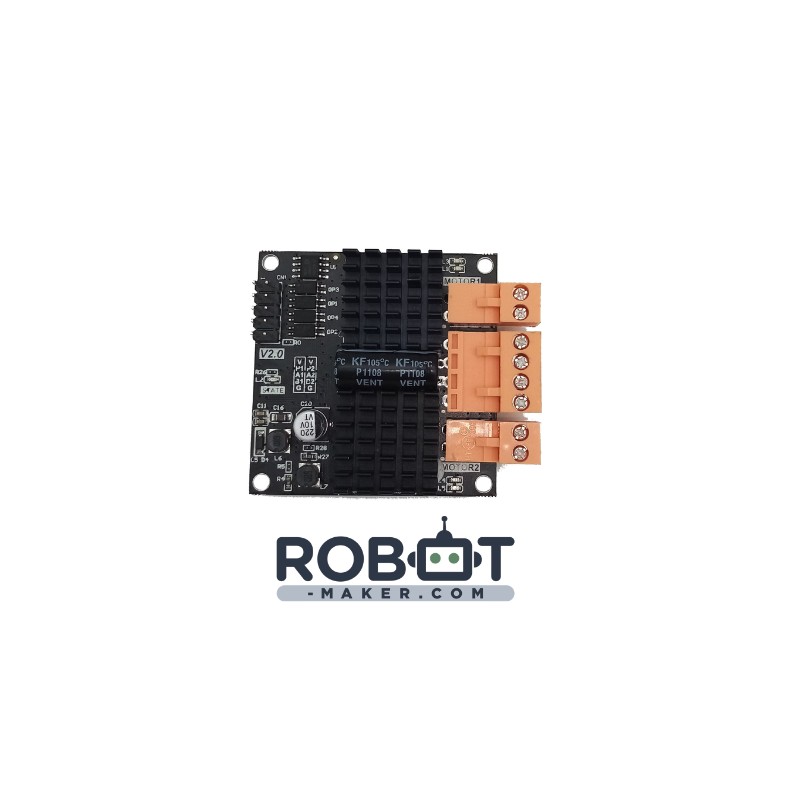

Driver pour 2 moteurs CC 12A

Description :

Driver de moteur vous permettant de commander jusqu'à deux moteurs avec une tension maximale de 28V.

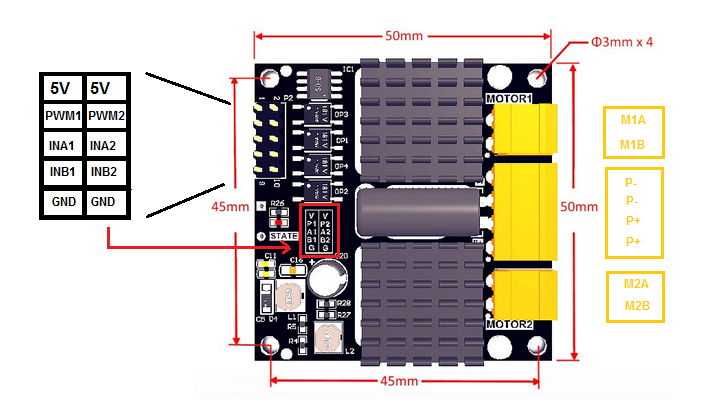

Le connecteur 10 broches 2x5 permet de piloter les deux moteurs. accepte une tension comprise entre 3V et 5.5V.
Un petit schéma est présent à côté de ces pins expliquant le routage des pins ainsi qu'une petite LED s'allumant quand la carte est alimentée.
P1 = PWM1 permet de contrôler la vitesse du moteur 1 P2 permet de contrôler la vitesse du moteur 2
A1 et B1 permettent de choisir le sens de rotation du moteur 1 tandis que A2 et B2 contrôlent le sens du moteur 2.
Il est nécessaire d'alimenter la carte également en 5V sur une des broches V ( 5V ) et G ( GND ).

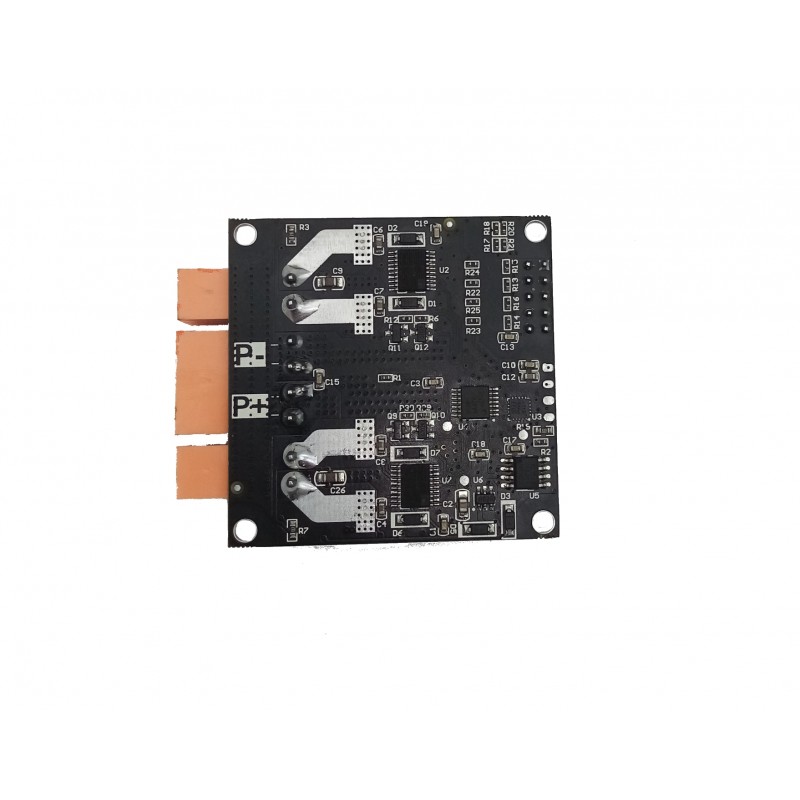

Sous la carte il est indiqué P+ et P- pour l'alimentation de "puissance ". Une tension à appliquer entre 7 et 28V.

Note : Une nappe de fils 2x5 vous est fournie.

Caractéristique techniques :

• Tension maximale : 28V
• Courant maximal : 12A (70A si <100ms)
• Puissance : 300W
• Fréquence PWM maximal : 60kHz

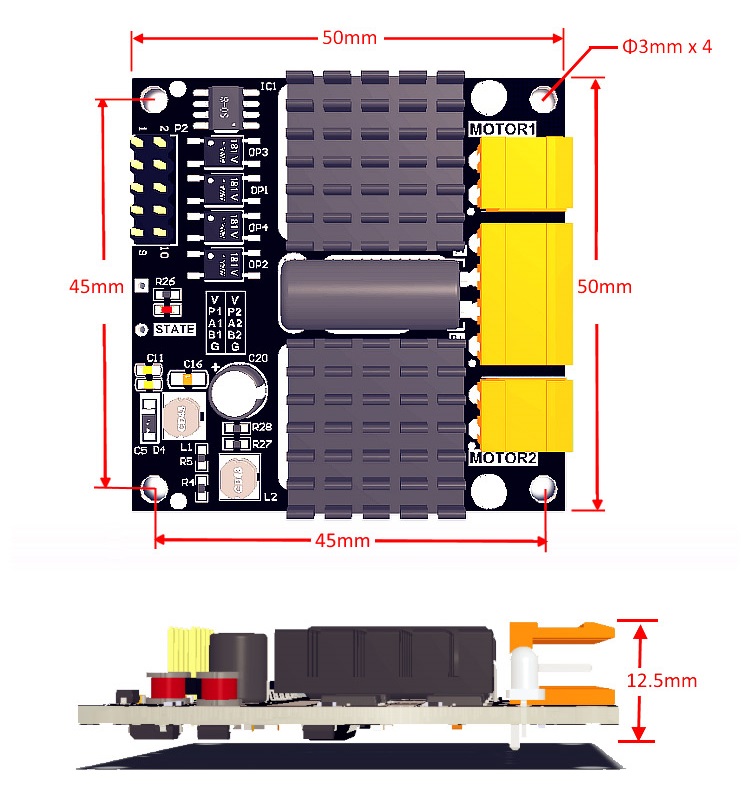

• Dimension : 50mmx50mm
• Diamètre de fixation : M3
• Dimension du carré de fixation : 45mmx45mm
• Température de fonctionnement : entre -25°C et 85°C
