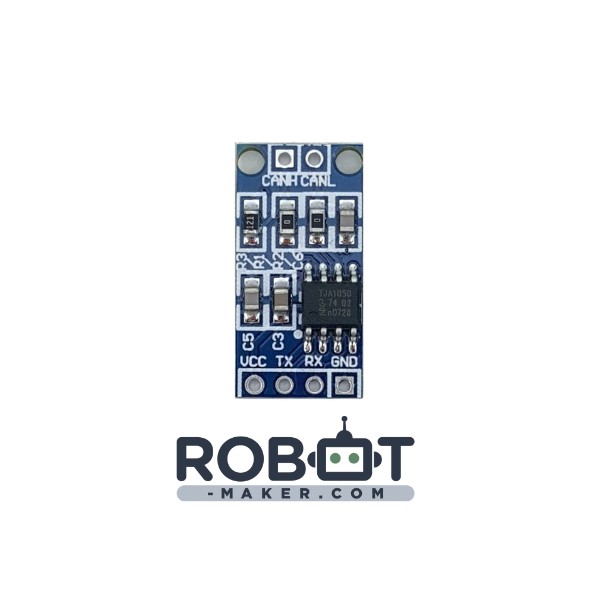

transceiver CAN TJA1050

Description :

Le module TJA1050 est module un transceiver pour Bus CAN.
Avec ce module vous pouvez ajouter la fonctionnalité " BUS CAN " aux microcontrôleurs qui disposent de la partie logique CAN comme les Teensy 3.2 Teensy 4.0 Teensy 4.1 ainsi que certains ESP.

La connexion est très simple il suffit de brancher la broche CAN TX de votre microcontrôleur au TX du module, CAN RX de votre microcontrôleur au RX du Module, et mettre la masse sur GND et l'alimentation 5V sur VCC.

Rappel, sur un Bus can il est nécessaire d'avoir une résistance de 120 ohm entre les deux fils CANH et CANL du bus can aux deux extrémités du BUS.

Ce module intègre également cette résistance de 120 ohm, et vous permet donc de faire communiquer facilement 2 teensy par exemple, via le bus CAN sans ajouter de résistance 120 ohm... Cependant si vous souhaitez utiliser un bus avec plus de 2 modules TJA1050 ou si une résitance de 120 ohm est déjà présente sur votre bus can il vous faudra retirer la résistance de 120 ohm présent sur la carte pour touts les modules qui ne seront pas " au bout du bus can " .

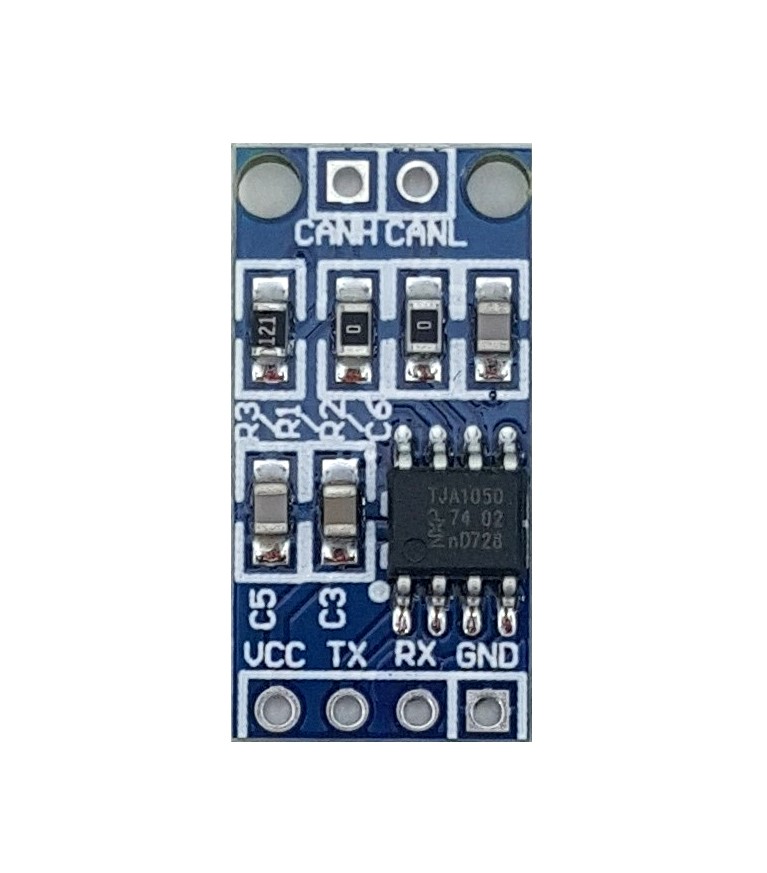

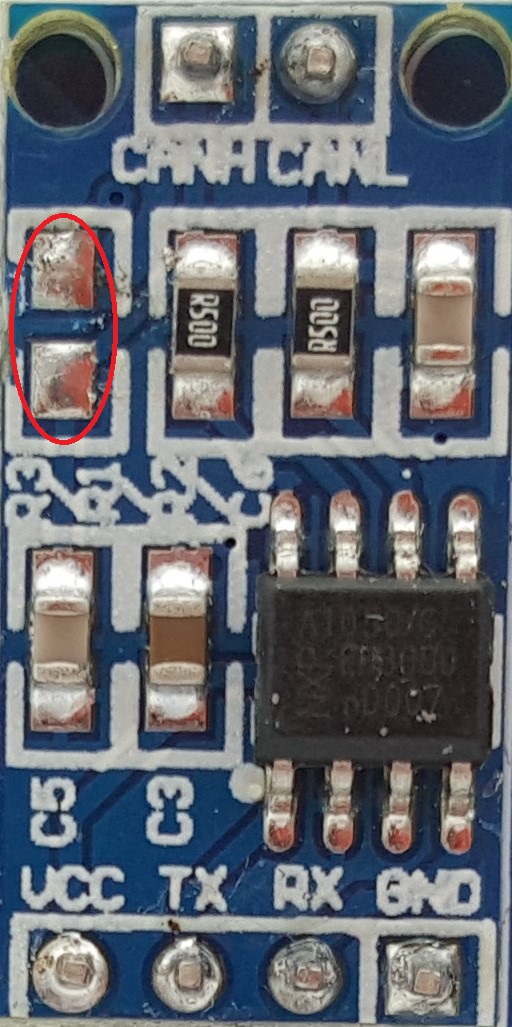

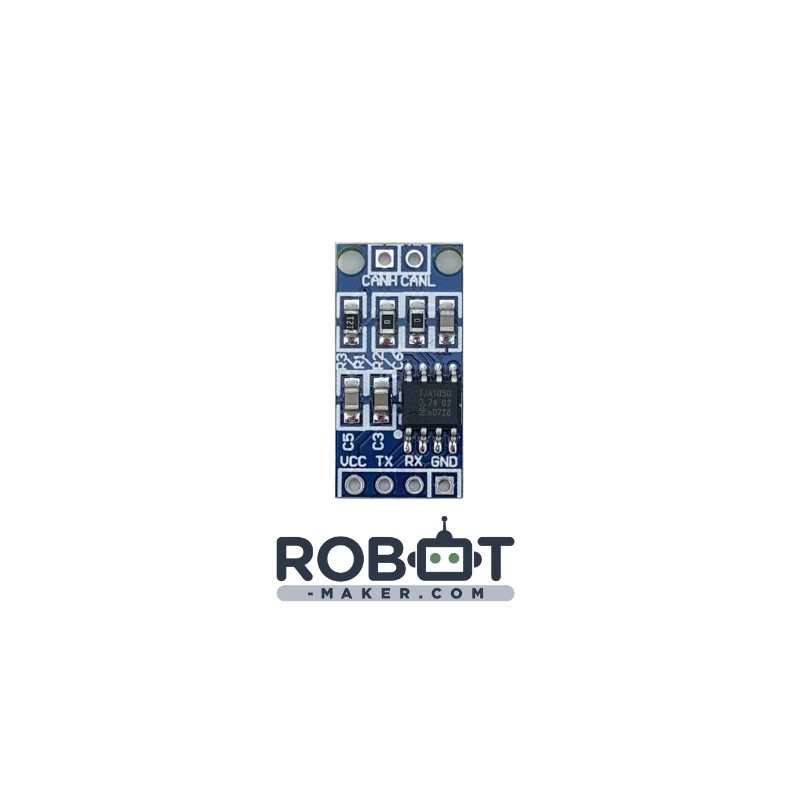

Schémas qui montre le module avec puis sans la résistance de 120 ohm.

Caractéristiques techniques:

• Tension : 4,75 à 5,25 V
• Température de fonctionnement : -40 à 150°C
• Vitesse de communication : 1M bits/s
