Shield Audio pour Teensy 4.0 et accessoires.

Description :

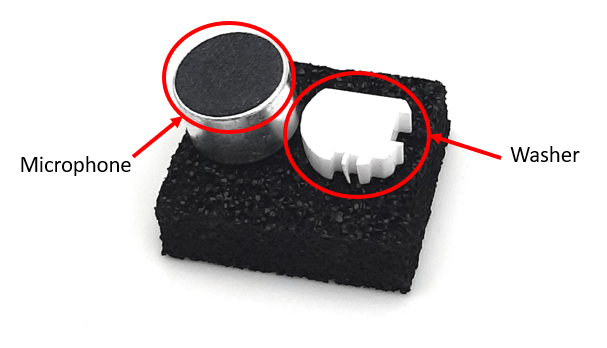

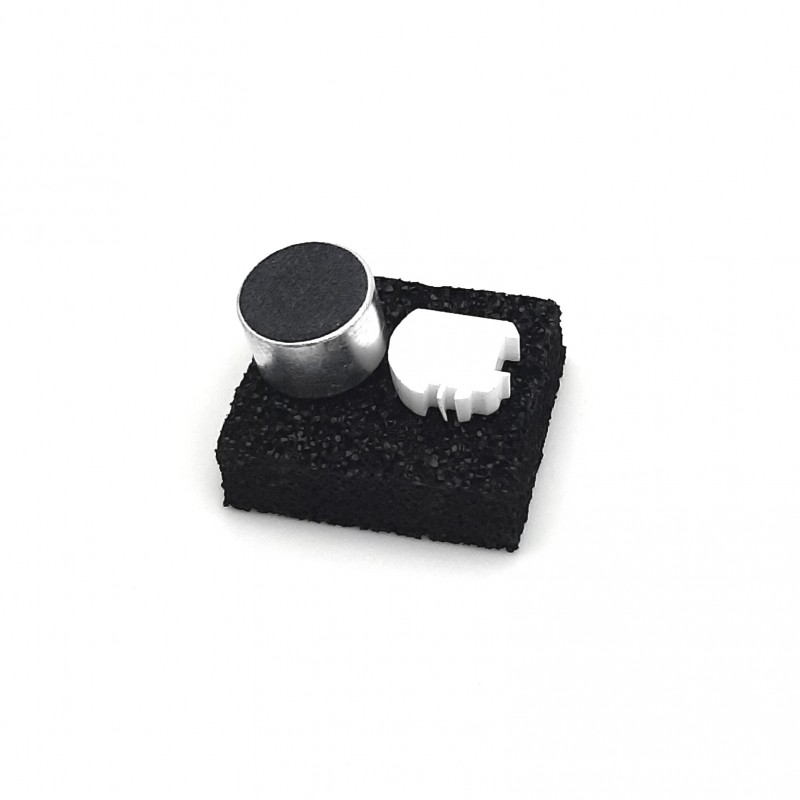

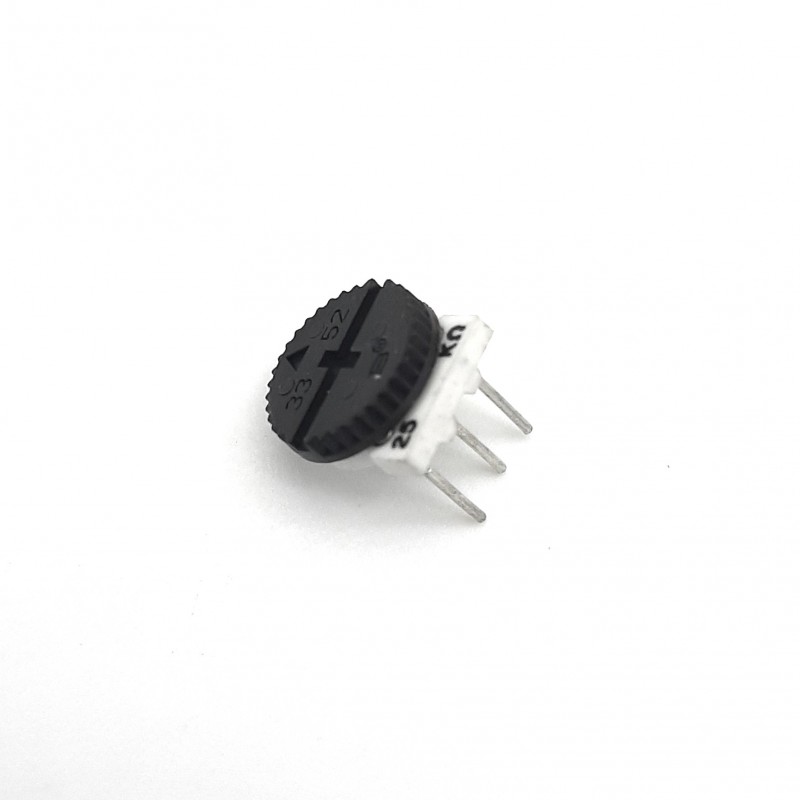

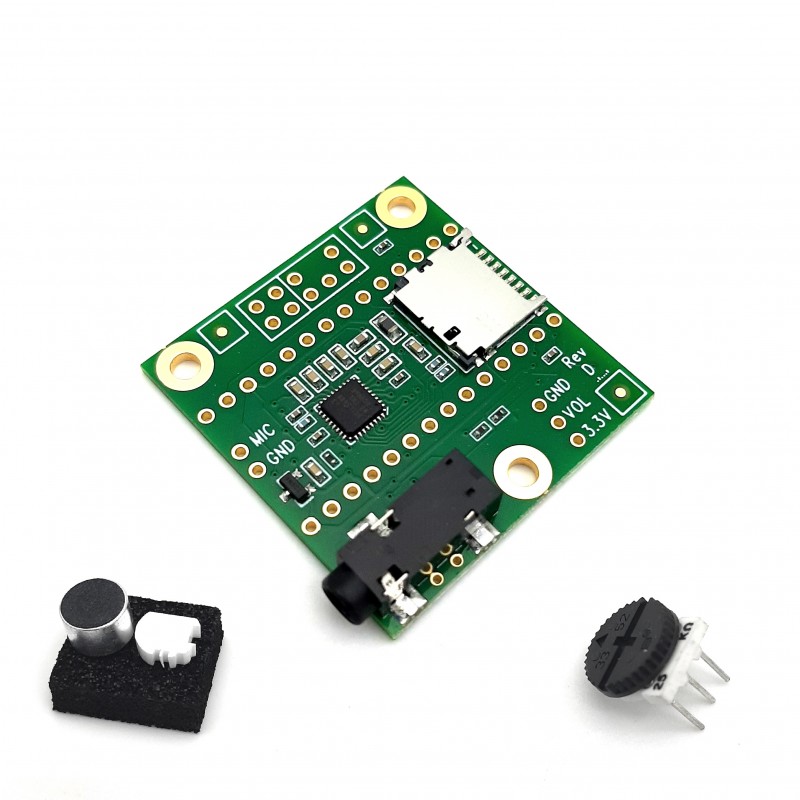

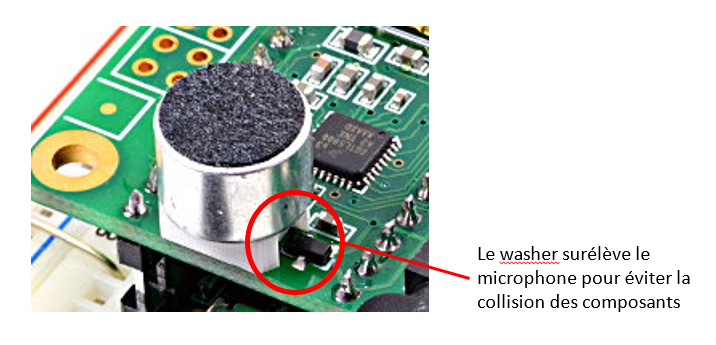

Ce Shield Audio est livré avec un potentiomètre de 25kW pour gérer les paramètres audio, ainsi qu'un microphone d'enregistrement et son washer (le washer sert à positionner proprement le microphone sur la carte).

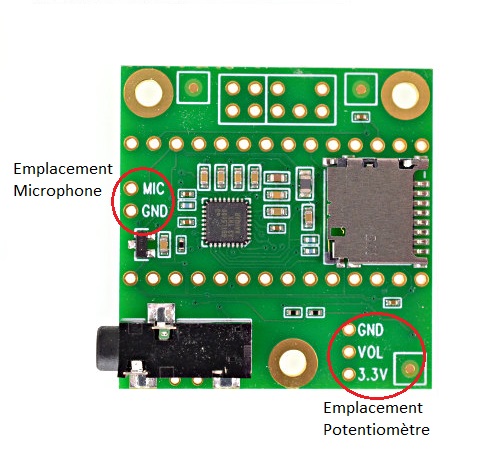

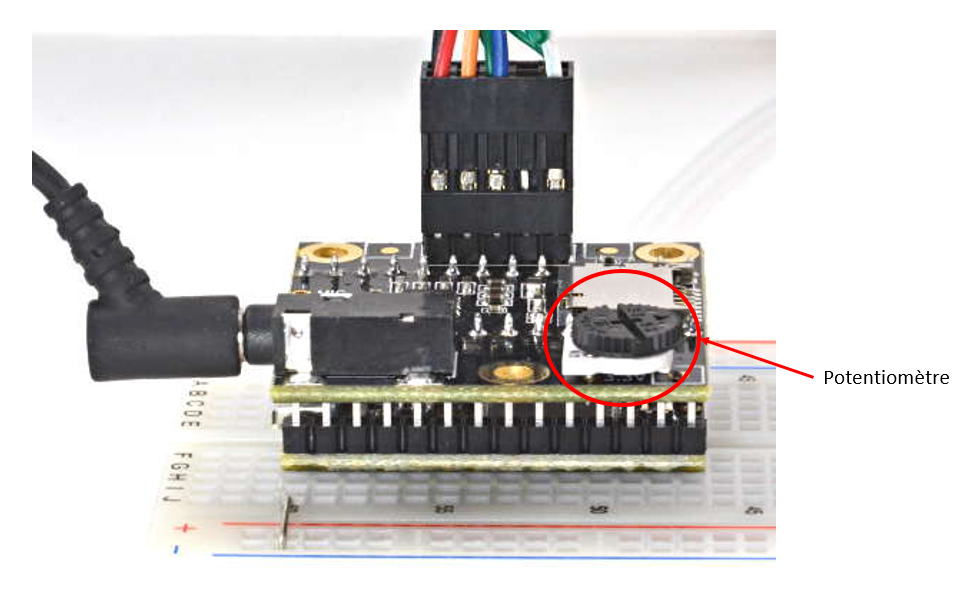

Les accessoires ( Potentiomètres et microphone) sont livrés non soudés sur la carte et ne sont pas indispensable à son bon fonctionnement. Libre à vous de les ajouter ou non sur la carte en fonction de votre besoin.

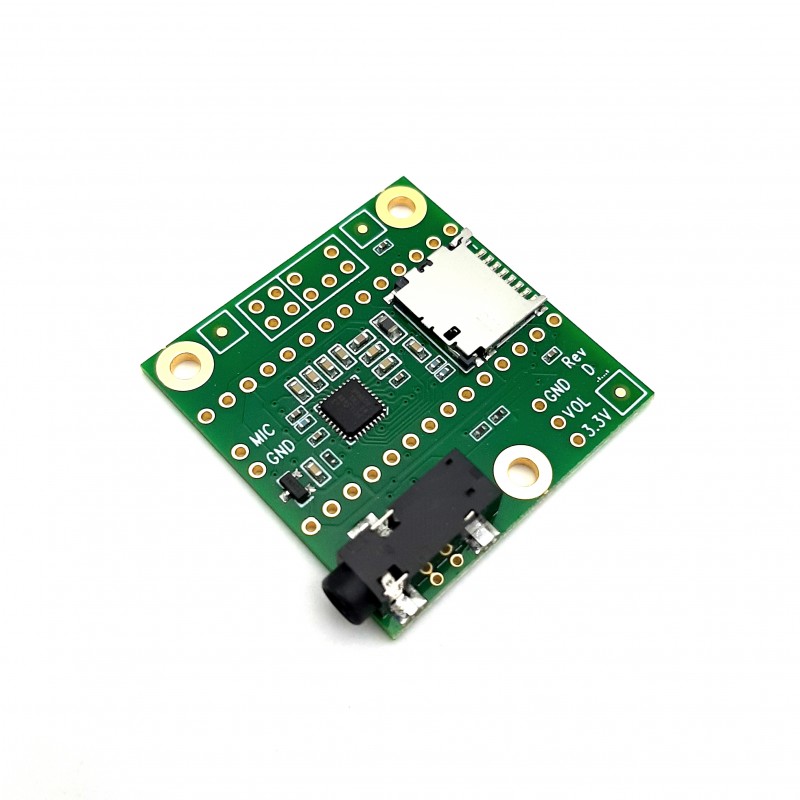

Ce shield se compose d'une carte sur laquelle est incorporé un port jack femelle autorisant une haute qualité sonore (stéréo 16bit 44.1kHz) ainsi qu'un port pour carte microSD pour la lecture de fichiers audio ou le stockage de créations sonores. Ces fonctionnalités se réalisent grâce à une librairie directement fournie par PJRC qui utilise les ressources de la Teensy (doc en anglais).

Attention : Ce shield ne peut être utilisé qu’avec la Teensy 4.0.

Caractéristiques techniques :

• Tension d'alimentation : 3.3V via la carte Teensy 4.0
• Embase jack 3.5mm
• Support carte microSD 32Go MAX
• Stéréo 16bit
• LRCLK ( left / right clock ) : 44.1kHz
• MCLK ( master clock ) : 11.29MHz
• BCLK ( bit clock ) : 1.41MHz
• Interface I2S ( sortie audio ), I2C et SPI

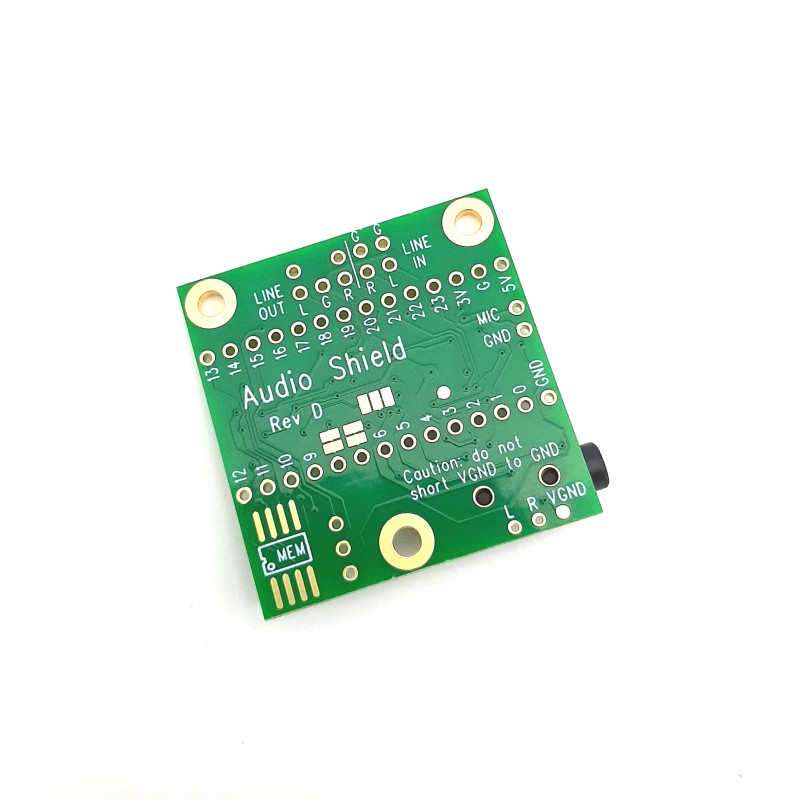

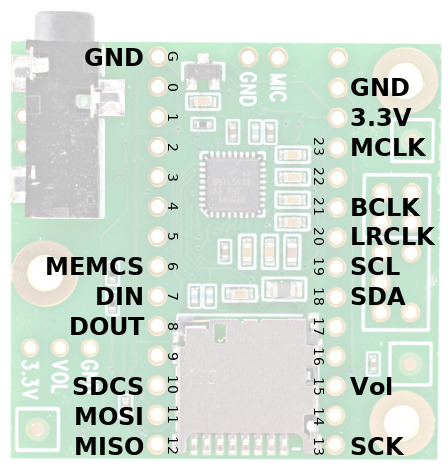

Correspondance des pins :
