Module HC-12

Description :

Le HC-12 est le composant idéal pour faire communiquer votre carte Arduino avec un autre module au sein de votre maison.

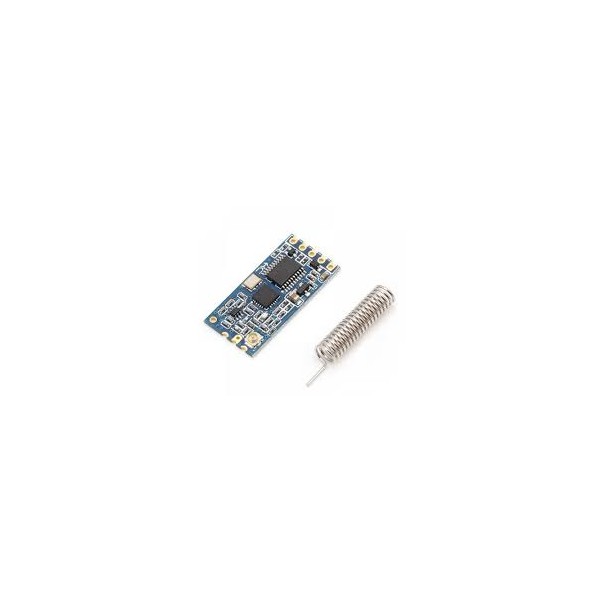

Le HC-12 est équipé d'une antenne externe (à souder sur le composant) capable de communiquer jusqu'à 600m ! Il utilise un l'émetteur-récepteur SI4463 et un microcontrôleur STM8S003F3. Celui-ci assure la communication UART entre l'HC-12 et l'appareil avec lequel la carte communique.

Il est équipée de 5 broches (Vcc, Gnd, Tx, Rx, SET). La broche SET est utilisée uniquement en mode "commande" afin de choisir la configuration du module. En effet le HC-12 peut être utilisé avec 8 niveaux de transmission différents, 8 vitesses différentes, et de trois modes de fonctionnement différents.

Parmi ces trois modes nous avons :

- Mode de données en série ( HardWare Serial Data Mode)

- Mode radio

- Mode bluetooth ( qui nécessite une Arduino avec un module bluetooth)

Caractéristiques techniques :

• Fréquence de communication : 433.4MHz - 470MHz (Onde radio)
• Puissance d'émission maximale : 100mW
• Tension d'alimentation : 3.2V-5V
• Courant sans charge : 16mA
• Dimensions : 47.8 x 14.4 x 4mm

Exemple d'utilisation :

Montage :

SET : Pin 6 RXD : Pin 4 TXD : Pin 5 VCC : Pin 3.3V GND : Pin GND

Et voici un exemple de code Arduino ! À noté que ce code permettra de faire communiquer vos deux modules au sein de votre maison par exemple. Il vous faudra lancer ce programme dans deux consoles, une pour chaque HC-12 !

Ce code utilise la librairie pré-installée SoftWareSerial. Plus d'infos sur le topic SoftWareSerial Library du site Arduino !

Attention : Dans le cas où vous voudriez utiliser le module HC-12 avec une Arduino Mega 2560, la simple librairie SoftWareSerial ne vous permettra que d'émettre un signal mais pas d'en recevoir ! Pour fonctionner il vous faudra la librairie AltSoftSerial comme dans cet exemple de code.

Retrouvez toutes les informations sur l'utilisation de ce module dans le test du module HC-12 réalisé par Kylzar (membre du forum des Makers) faisant communiquer 3 HC-12 avec des Arduino nano, UNO et MEGA entre-elles.

Liens utiles :

Datasheet Module de communication HC-12
