Cable XT60 Série

Description :

Connectez vos batteries XT60 en série grâce à ce connecteur.

Les connecteurs XT, conçus par la société Amass existent aujourd’hui en 3 principaux modèles : XT30, XT60 et XT90.

Il s'agit du même type de connecteur. Leur seule différence est leur taille et l’ampérage maximum supporté par le connecteur, indiqué par le nombre suivant le XT.

La prise XT60 est donc un modèle qui peut supporter jusqu'à 60 A, qui peut convenir à un MoA (motor on axe ou moteur sur le pont, une architecture particulière avec les moteurs directement placés sur le pont (organe qui relie deux roues)) embarquant deux contrôleurs de vitesse électroniques (ESC - Electronic Speed Control) et deux moteurs.

Sur les XT60, la fiche banane fait 3.5 mm de diamètre. Le connecteur XT60 est également le type de connecteur standard utilisé pour les batteries Lipo.

Ce connecteur permet donc de mettre en série deux prises XT60.

Ce type de prise est une alternative aux prises Dean classiques, en plus de présenter plusieurs avantages comme le fait que ce genre de prises, qu’elle soit mâle ou femelle, sont bien isolées et qu’à aucun moment l’une des parties du connecteur sous tension est nue. Elles sont également très simples à souder et la gaine thermorétractable y recouvre parfaitement la soudure. La polarité des connecteurs est également indiquée sur le côté, ce qui vous évitera les erreurs de montage.

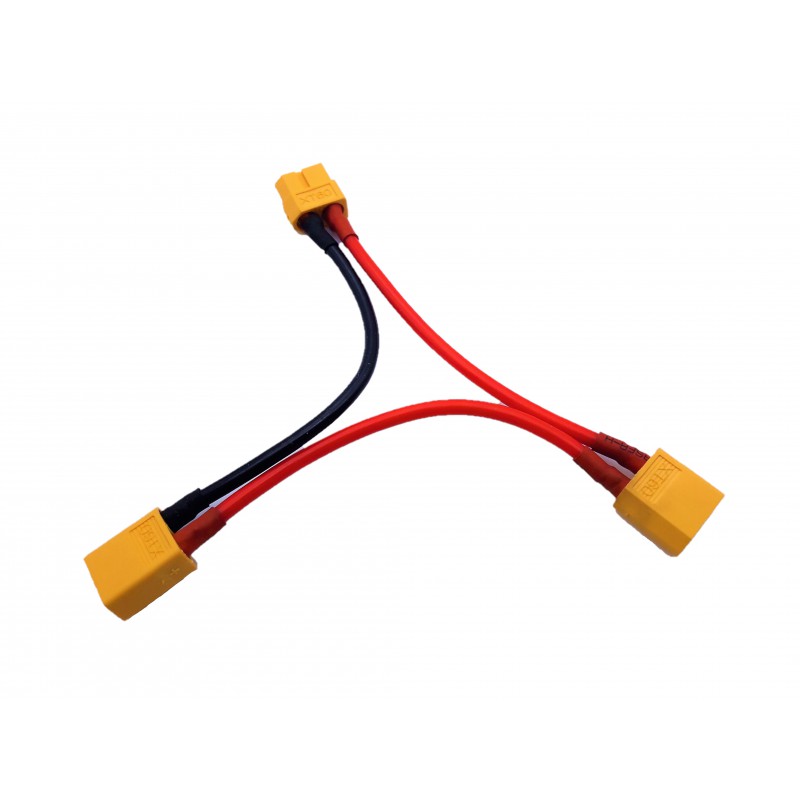

On a deux prises mâle ( à droite sur la photo ci-dessus ) en entrée pour les batteries,
et une prise prise femelle en sortie.

Ces connecteurs contiennent deux fiches bananes protégées par une coque en Nylon jaune (qui est la seule couleur disponible pour ces connecteurs) qui les isolent et sert aussi de détrompeur.

Caractéristiques techniques :

• Modèle de connecteur : XT60
• Type de branchement : Branchement en série
• Dimensions de câble : 7 cm
• Poids : 20g
• Connecteurs : 2 connecteurs mâles et 1 connecteur femelle

Liens utiles :

Si vous souhaitez voir comment souder un connecteur de batterie Lipo avec une prise XT60, rendez-vous sur ce tutoriel dédié au connecteur XT60.
