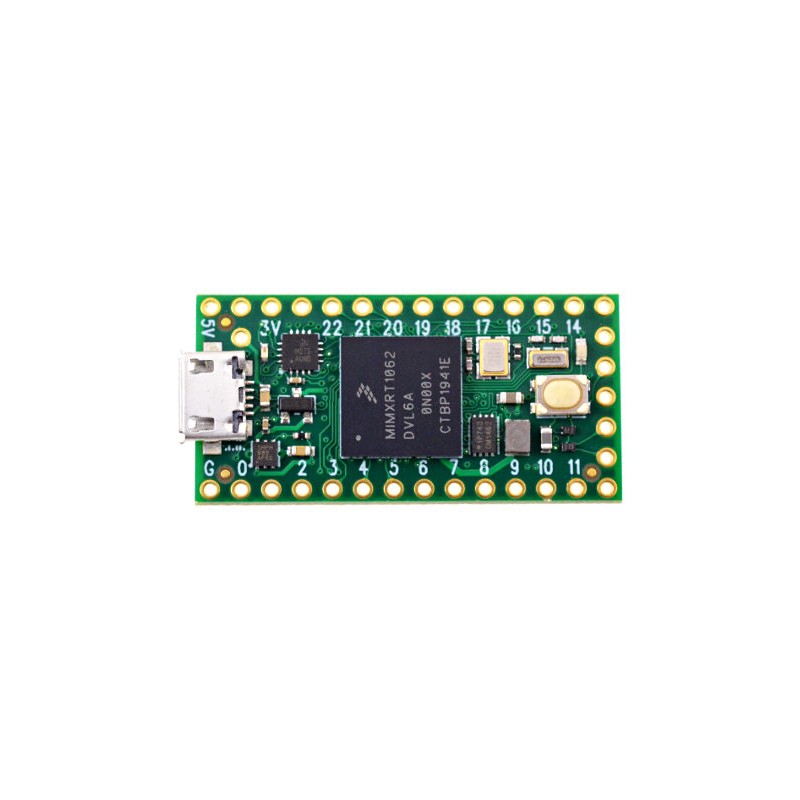

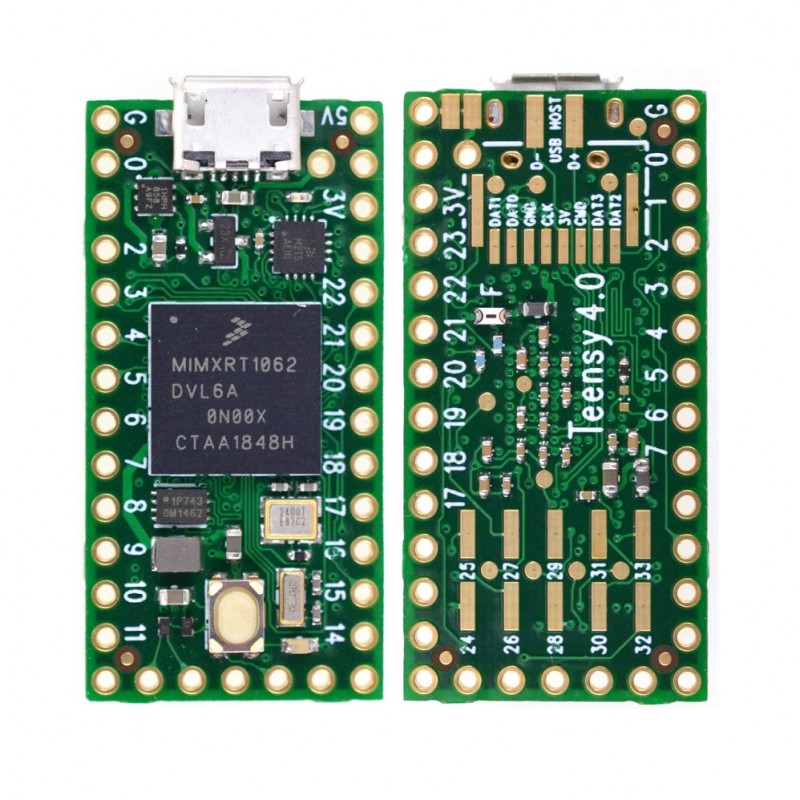

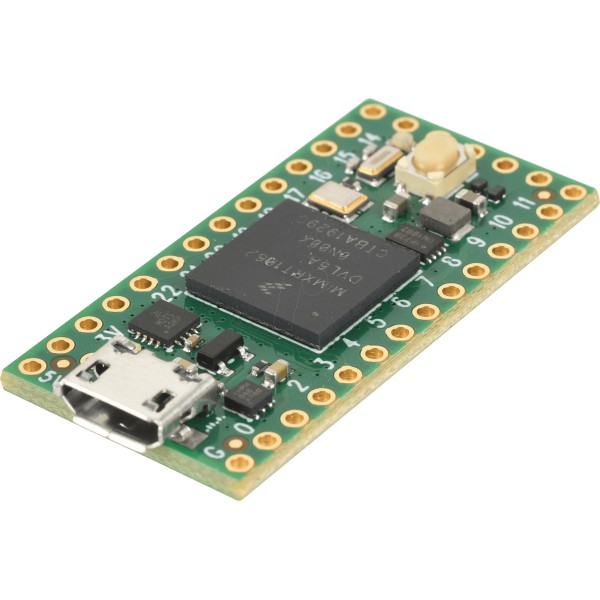

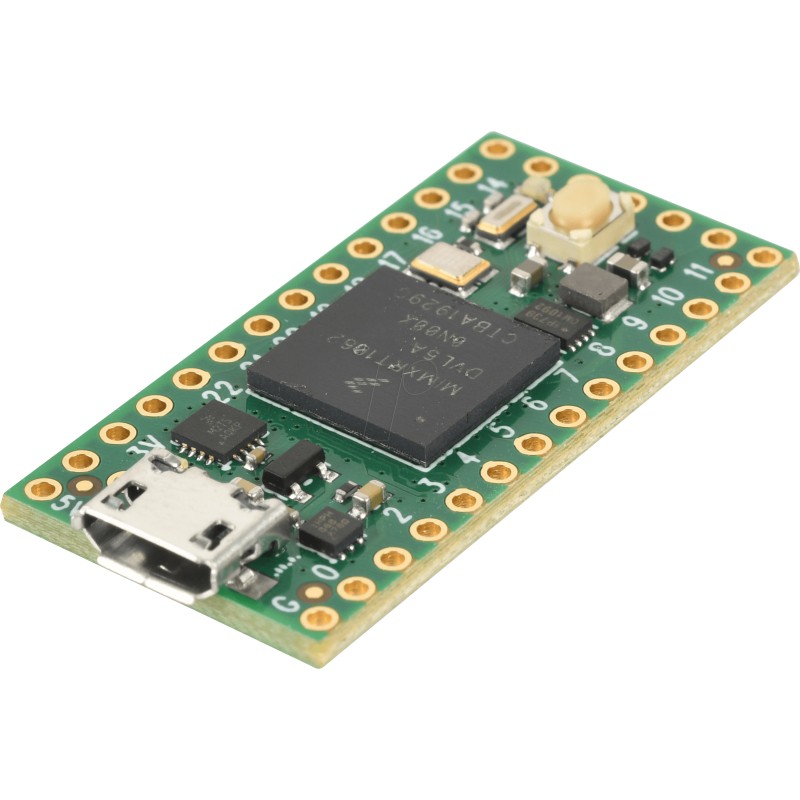

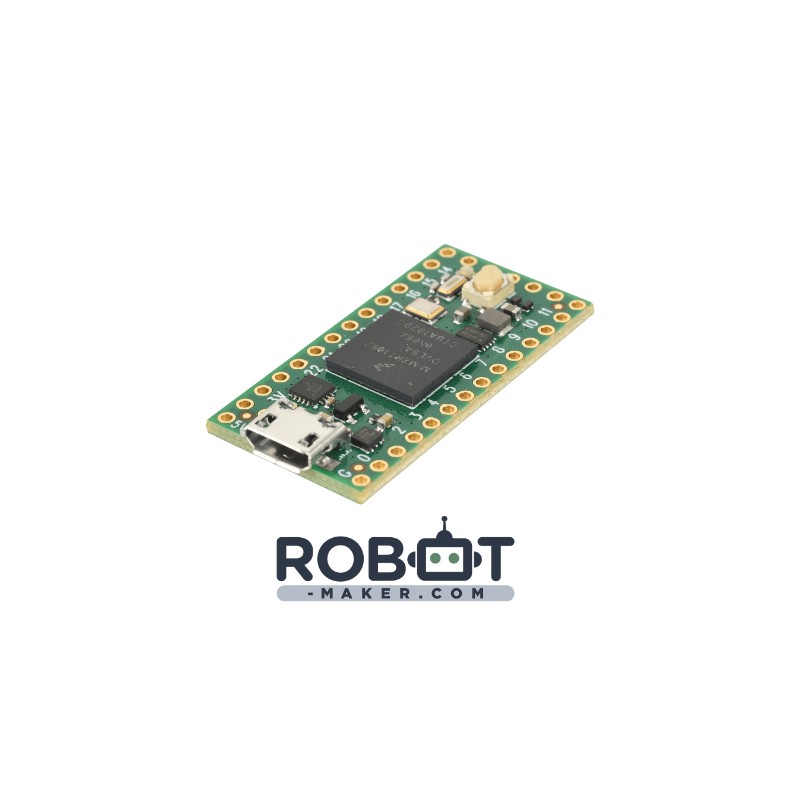

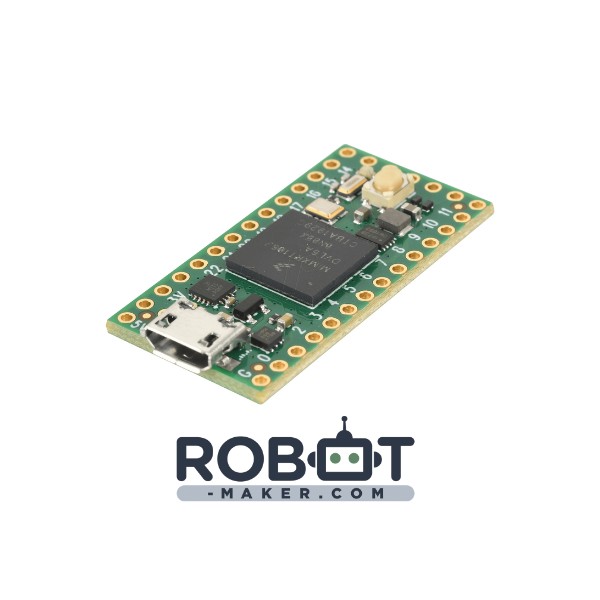

Teensy 4.0

Description :

La carte Teensy 4.0 est une carte de microcontrôleur de la même famille que les Arduino, mais elle est basée sur le surpuissant microprocesseur ARM Cortex M7 cadencé à 600 MHz associé à une puce NXP iMXRT1062.
Ce qui fait du Teensy 4.0 le plus rapide des microcontrôleurs du marché !

Au-delà de sa puissance de calcul exceptionnelle, le second point fort de ce microcontrôleur est que sa fréquence est ajustable en fonction des besoins. Cette variation de fréquence permet la réduction de la consommation ou de la chaleur générée par la carte Teensy, ce qui en fait un outil polyvalent pouvant aussi bien se loger dans les robots ayant besoin de grande capacité de calcul que dans les objets à très faible consommation !

Malgré sa petite taille (format nano), le Teensy 4.0 est bourré de fonctionnalités toutes plus intéressantes les unes que les autres :
=> Le processeur ARM directement connecté au port micro-USB permet de programmer la carte pour fonctionner comme un périphérique USB (souris, clavier, manette, périphérique MIDI, etc...).
=> Un module RTC est intégré
=> Présence d'un module d'accélération de calculs pour la cryptographie,
=> Gestion d'interruption sur tous les pins digitaux,
=> De très nombreux bus de communication.

Ce module se programme via son port micro-USB (cordon non inclus) avec le logiciel Arduino et est compatible avec la plupart des librairies Arduino.

La carte Teensy 4.0 peut accueillir un module audio compatible permettant l'ajout d'une interface Jack stéréo pour écouteurs ou haut-parleurs à vos projets.

Remarque : Les entrées/sorties fonctionnent sous 3,3 Vcc, une tension supérieure endommagerait la carte.

Caractéristiques techniques :

• Alimentation :  via micro-USB
• Consommation :  environ 100 mA
• ​Microprocesseur :  ARM Cortex M7 à 600 MHz (fréquence ajustable)
• Mémoire Flash :  1 MB
• Mémoire SRAM :  1024 kB
• Mémoire EEPROM :  2048 kB (64kB réservé pour le recovery et l'émulation EEPROM)

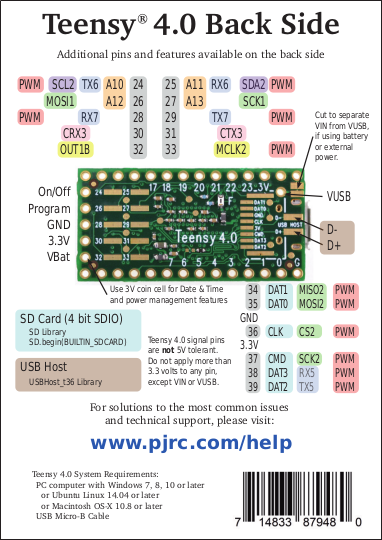

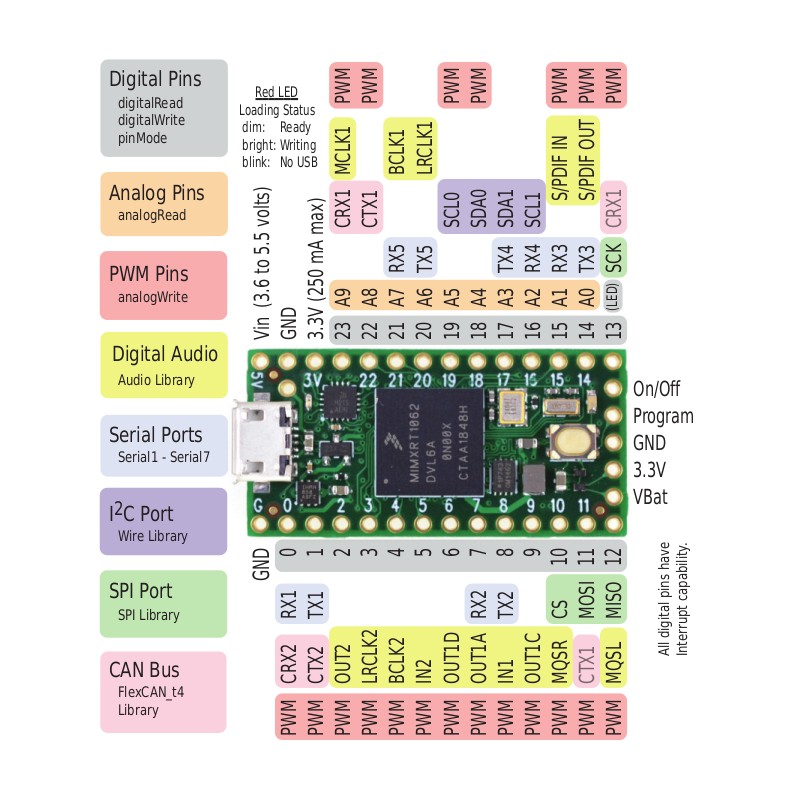

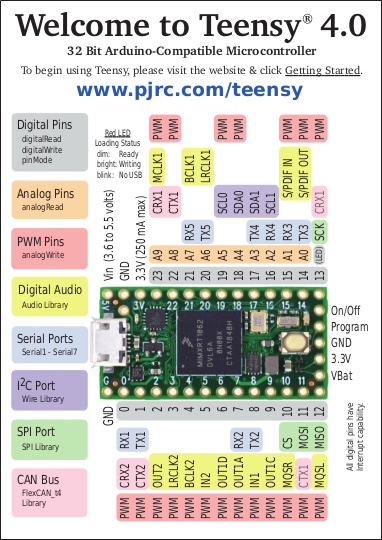

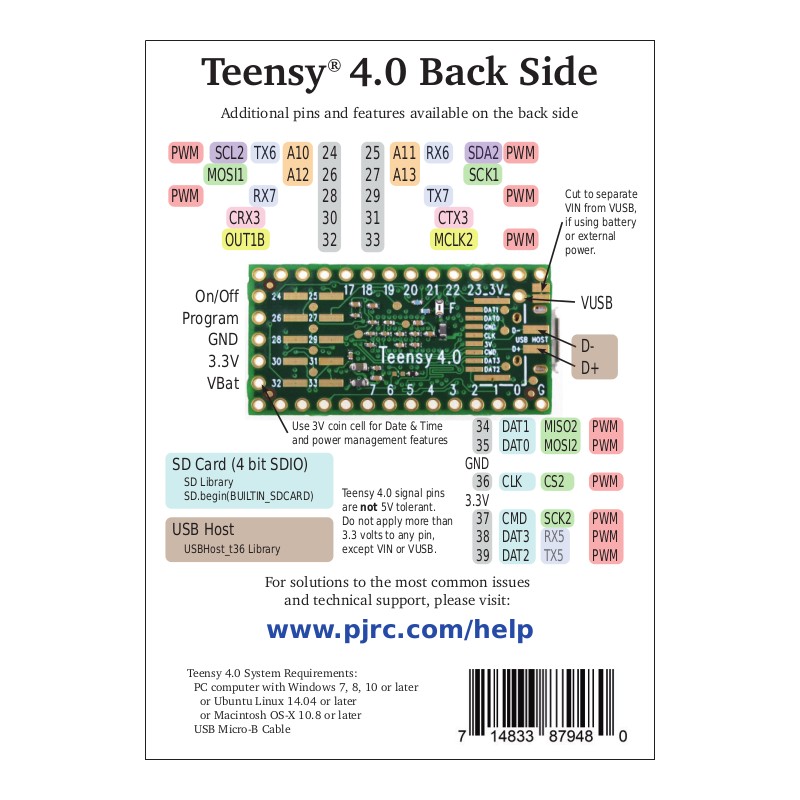

• 40 broches d'E/S comprenant :
  - 31 x sorties digitales compatible PWM
  - 14 x entrées analogiques 12 bits
  - 2 x ports USB à 480 Mbit/sec
  - 1 x S/PDIF (audio numérique)
  - Bus :  3 x CAN, 2 x I2S, 3 x SPI, 7 x UART
  - 11 x entrées pour capteur tactile
  - 14 x timers
• Gestion des interruptions sur tous les pins
• Module RTC (nécessite l'ajout d'une pile 3 Vcc pour la sauvegarde de l'heure)
• Régulateur 3,3 Vcc/100 mA
• Dimensions : 63 x 18 x 5 mm
• ​Version : 4.0

Liens utiles:

Référence PJRC: Teensy 4.0
