21 réponses à ce sujet

[flo_geek]

Bonjour a tous
voila j'ai besoin d'un coup de main on ma demander de fabriquer un circuit électronique capable de générer un signal carré entre 1hz et 5hz a l'aide d'un potentiomètre?
j'ai trouver ce circuit:
http://www.alldatasheet.com/datasheet-pdf/pdf/26873/TI/CD4046.html

et je voudrai savoir si il peut réaliser ce fonction et ci ce schéma et correct:
http://www.sonelec-musique.com/electronique_realisations_vco_001.html

Merci d'avance

[Black Templar]

Salut !

Ce CI marcherait pour faire ce que tu veux, en effet, mais tu peux très bien un oscillateur rectangulaire à l'aide de composants plus simple ou plus répandu !


Soit grâce à un monostable à transistor : http://www.sonelec-m..._audio_007.html
Soit grâce à un NE555 : http://www.sonelec-m...ns_vco_002.html
Ici, tu auras encore d'autres montages permettant de réaliser un monostable : http://www.sonelec-m...s_osc_rect.html

++
Black Templar

[flo_geek]

Merci de ta réponse,
pour le fréquence je me suis tromper c'est en faite 10Hz et 2.5Hz et il toujours possible de le faire avec les transistor??

[Black Templar]

Merci de ta réponse,
pour le fréquence je me suis tromper c'est en faite 10Hz et 2.5Hz et il toujours possible de le faire avec les transistor??

Oui, il suffit de bien calculer les couples R-Cet de rajouter un potentiomètre.
Quoique dans le cas de la bascule monostable à transistor, c'est plus compliqué car il te faudra un potentiomètre double...

Perso, je trouve que le plus simple, ça reste encore le NE555.

++
Black Templar

[flo_geek]

j'essai avec le ne555 d'avoir un rapport cyclique le plus proche de 50% je te tien au courant et encore merci

[Black Templar]

Oh, je viens de regarder le CD4046. Il ne coute que 60cts...
A ce prix là, rien ne t'empêche de l'utiliser aussi si tu le trouve plus simple. Il coute à peine 2 fois plus cher qu'un 555...

[flo_geek]

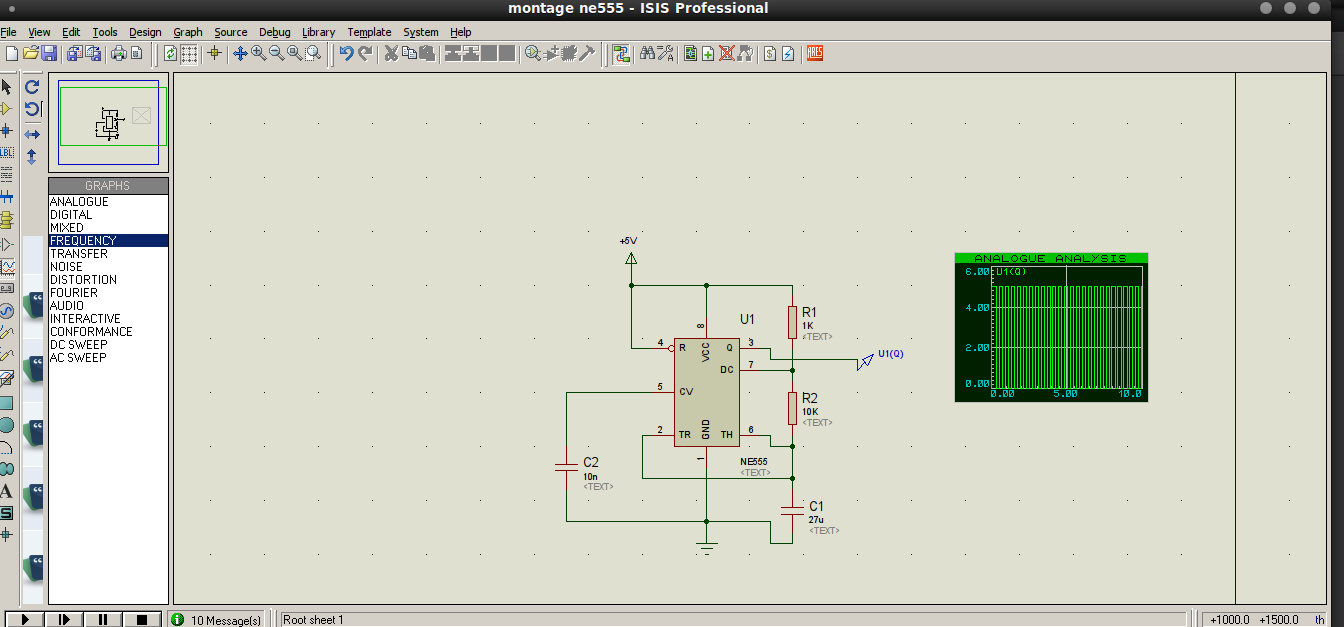

voila le schéma en pièce jointe mais j'ai une question j'ai lu sur le site que l'on pouvait réglée la fréquence grâce a un potentiomètre sur la broche 5 connais tu le calcule pour la valeur de celui ci??

Merci d'avance

Image(s) jointe(s)

•

[swolf]

Si tu veux te rapprocher des 50% tu peux rajouter une diode en parallèle avec R2: http://www.doctronics.co.uk/555.htm#more_astables

[Black Templar]

Si tu utilises la méthode de swolf (avec la diode),

Pour un rapport cyclique de 50%, tu as R1=R2=R.
Pour calculer la fréquence, tu fais :

f=1/(R.C.(ln2+ln((2-cmd)/(2-2.cmd))))

cmd, possède une valeur entre 0 et 1 (c'est le rapport de ton potentiomètre.


EDIT : euuu 2.5 Hz, c'est la limite basse ? ça risque d'être tendu car on aura f1 = 1.44/RC et donc RC = 0.58. Avec des valeurs de R et de C qui respectent RC=0.58 n'est pas très faisable en fait :/
Si ça avait été 2.5kHz, ça aurait été nickel...

[swolf]

au pire il peut toujours travailler sur des fréquences plus hautes et les réduire ensuite avec un diviseur genre CD4017 ou même plus simple un compteur asynchrone non?

[Black Templar]

Ohhh mon dieu ! Mais je raconte des âneries moi ! ça marche très bien avec un 555 !!!

Pour calculer la fréquence max de l'oscillateur, c'est 1.44/(RC)
Ensuite, le potentiomètre permet de faire varier la fréquence de 0+ à fmax !

Par exemple, avec R=130k et C=1µ, tu peux faire varier la fréquence de 0+ à 11Hz

Si tu veux fixer la fréquence minimale à 2.5Hz, il faut que tu rajoutes une résistance entre Vcc et le potentiomètre !

++
Black Templar

[flo_geek]

Merci de vos reponse

swolf je ne peut pas utiliser ta solution car je n'ai pas beaucoup de place dispo pour le pcb.

Black templar pour ta solution le schéma doit être modifier aurais tu le schéma de principe stp (sans les valeur)

Merci d'avance

[flo_geek]

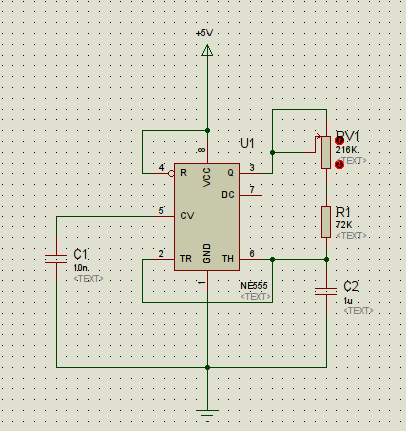

enfaîte c'est bon j'ai trouver tout seul schéma ci joint

petit problème a réglé je suis pas sur qu'un potentiomètre de 216K sa existe et une res de 72K vous avez pas une idée de comment réglé sa??

Encore Merci a vous.

Image(s) jointe(s)

•

[Black Templar]

Ce n'est pas le bon schéma !
Ici, tu fais juste varier le rapport cyclique !

Le potentiomètre doit être branché sur l'entrée 5.

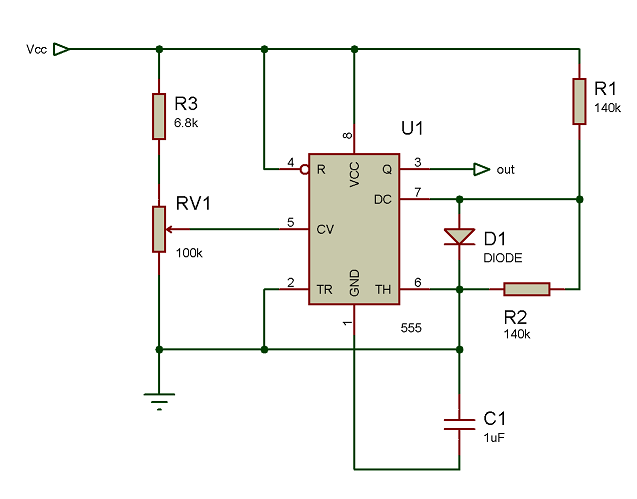

Je t'ai fait le schéma de principe. Pour les valeurs des composants, je te laisse les recalculer.

La résistance R3 est facultative et permet de fixer le seuil minimum en fréquence. Si tu ne la met pas, le seuil minimum, c'est 0Hz.
Ici, R1=R2 pour un rapport cyclique de 50%


++
Black Templar

Image(s) jointe(s)

•

[flo_geek]

non sa marche ce que j'ai fait.

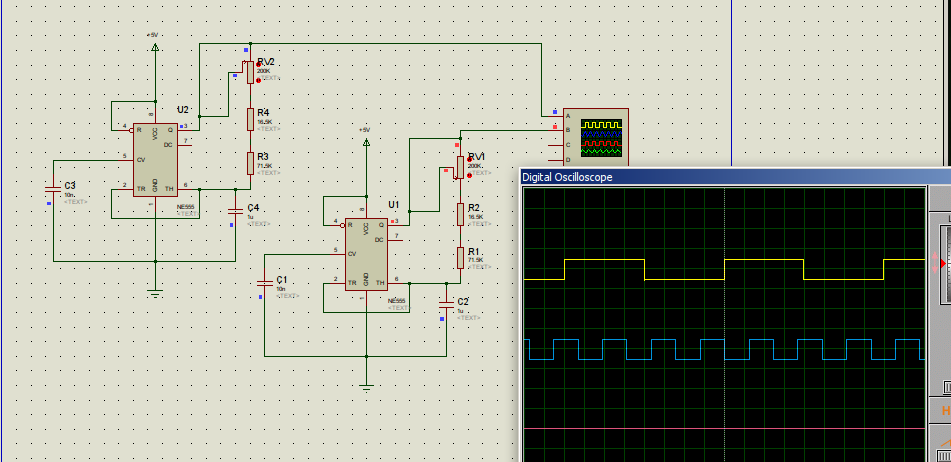

j'ai pris un Screenshots avec 2 fois le même schéma avec les 2 valeur du poth et les relever oscillo et c'est bien la freq et non le rapport cyclique qui change

Image(s) jointe(s)

•

[Black Templar]

non sa marche ce que j'ai fait.

Autant pour moi alors ! J'avais mal compris le câblage !

[flo_geek]

ben enfaite j'ai regarde le lien de swolf et au point 4.2 j'ai trouver le schema et le calcul f=0.72/(R*C) par contre j'arrive pas a simplifier les resistance pour avoir des val existante pouvais vous m'aidé??

[swolf]

Il y a une application android (electrodroid, gratuit sur le market) qui permet de faire ça... au pire tu mets des petites résistances variables pour avoir unegrande précision, parce que les résistances standard ont genre 10% d'intervalle de tolerance...

EDIT: c'est quelles valeurs que tu veux simplifier? 1er ou 2eme schéma?

pour le premier, si tu veux R1=72k, c'est simple: 2 résistances de 36k en parallèle = 72k
pour le deuxième je n'arrive pas à lire les valeurs

EDIT2: j'ai a peu prés réussi à lire mais c'est pas très compliqué à simplifier: 16,5k = 15k + 1;5k; pour 71,5 c'est un peu plus chaud, mais comme tu as une pot dérriere tu peux te permettre une marge d'erreur:
68k+3.6k=71.6k
1/82k+1/560k=71,53k

[Mike118]

pour le premier, si tu veux R1=72k, c'est simple: 2 résistances de 36k en parallèle = 72k
pour le deuxième je n'arrive pas à lire les valeurs

en série non ?

[swolf]

Oui en serie désolé, erreur d'inattention
