Le sujet est très intéressant.
Sans savoir qui est on, d'où vous venez, et où vous allez (avec un peu plus de détails), pas facile de vous aider. Et c'est toujours plus sympa de savoir à qui on s'adresse
Une petite présentation s'impose. C'est par là que ça se passe. http://www.robot-maker.com/forum/27-et-si-vous-vous-presentiez/

Merci d'avance.

Je cite Path, parce que je suis plus méchant que lui .
Ensuite je me ferai une joie de t'aider, dans la mesure de mon possible.

[Mike118]

#1 et #2



pour tout ce qui est ultra spécifique comme ça en chaîne et pignon tu peux regarder sur ce site : http://www.superdroidrobots.com/shop/category.aspx/chains-and-sprockets/201/



Sinon en effet le plus simple c'est d'avoir un moteur avec la bonne réduction ... Mais ça te ferais changer ton moteur...



Si ta " note" c'est que tu cherches juste un réducteur à adapter à ton moteur c'est un peu plus délicat mais c'est faisable ...



#3 une astuce c'est de faire une pièce intermédiaire qui sera plus facile à fixer sur l'axe et qui sera plus large de manière à facilement fixer le disque dessus.



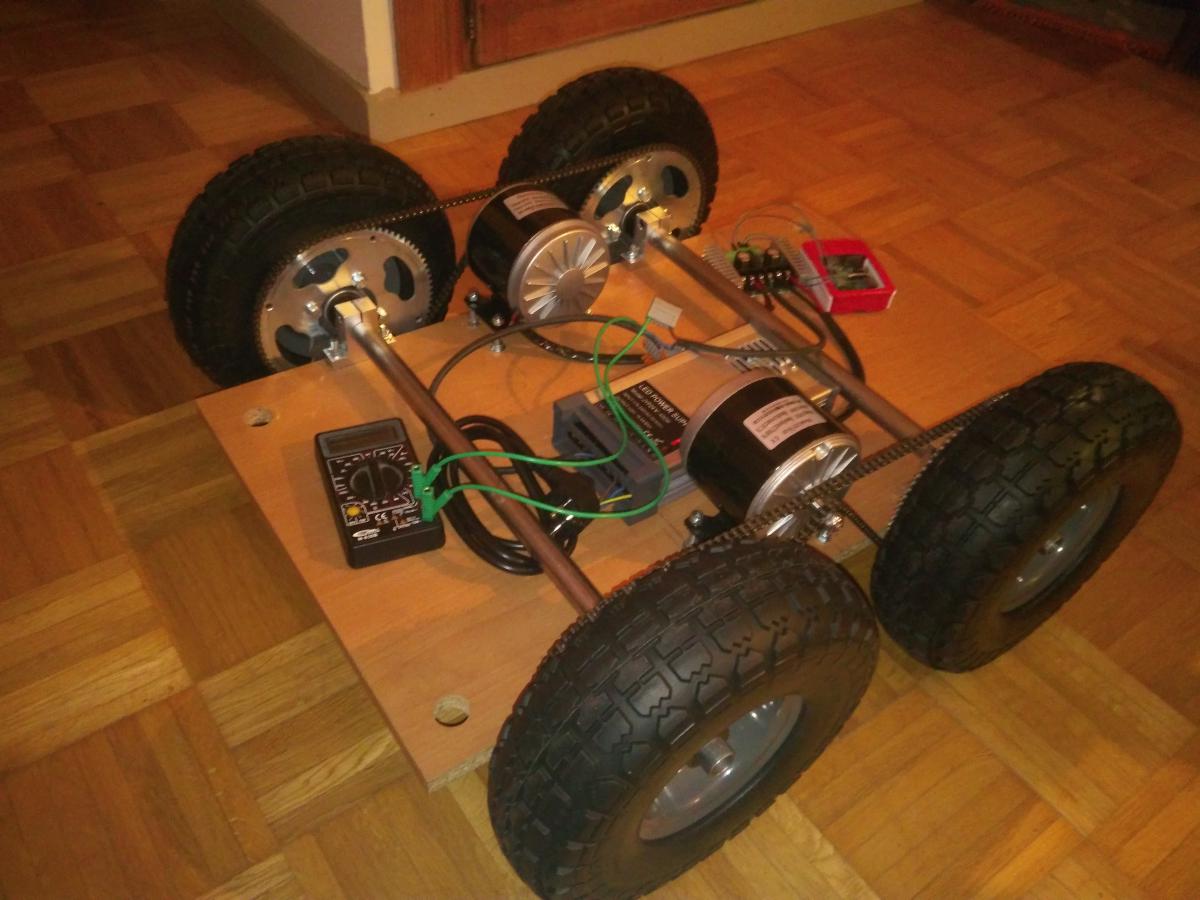

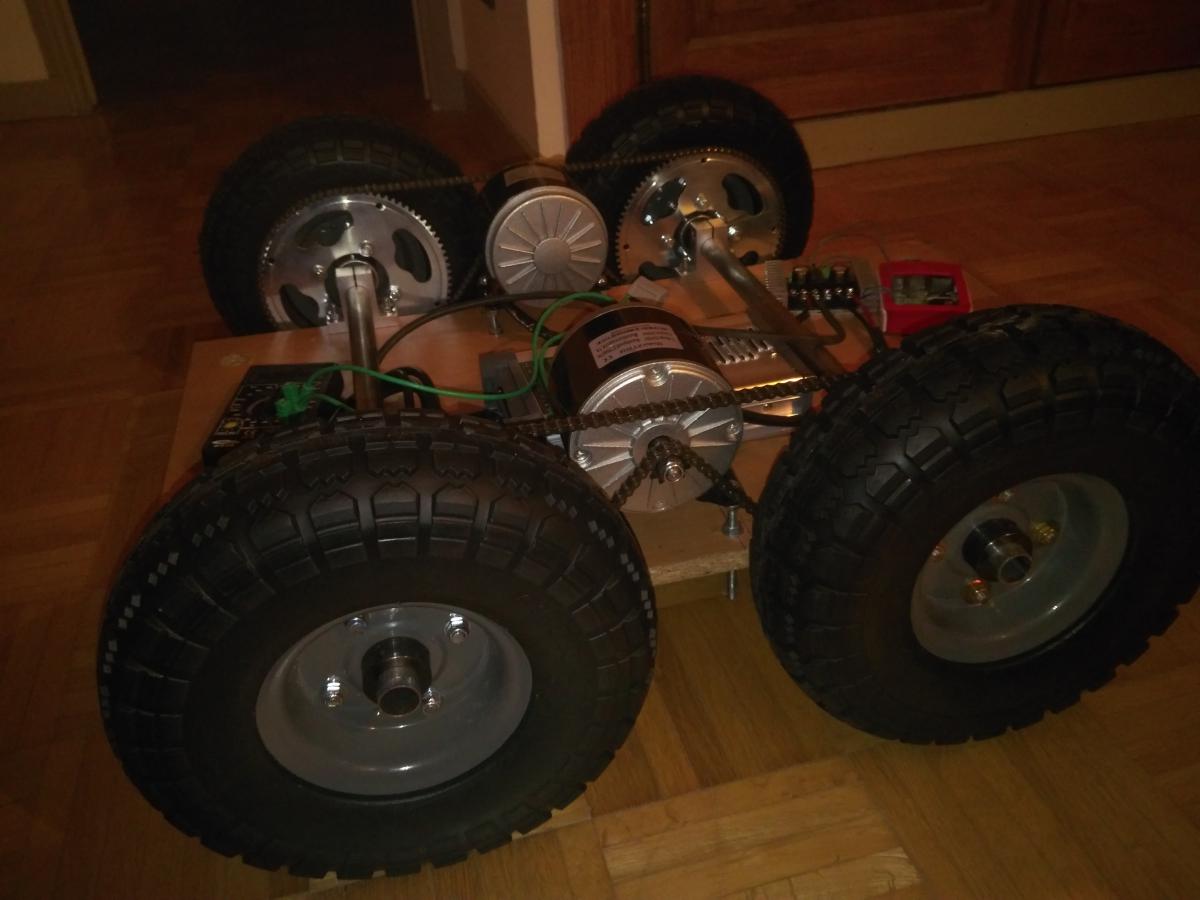

#4 pourquoi veux tu rendre l'axe solidaire de la roue ? car à moins que tu ais une seule roue par axe ( alors que sur ta photo je vois 2 roues par axe ) à mon avis tu as pas envie que tes roues droite et gauche soient solidaire d'un même axe ...
Sinon voir #3 en remplaçant disque par jante de ta roue...

[levend]

Plus résistant, d'accord, mais plus commode pas sûre, toute les chaines se valent sur ce point.
1- J'ai trouvé d'autre pignons au diamètre 10 avec deux plats, chez Andymark, mais ça ne va pas changer grand chose parce que je crois que c'est pour le même type de chaine...



J'ai un moteur similaire, acheté pour un projet que j'ai abandonné donc je n'ai toujours pas testé les chaines et pignons que j'avais pour aller avec, mais ces chaines et pignons sont assez faciles à trouver (par exemple sur Robotshop). Si tu peux donner le modèle de ton moteur, je vérifierai les chaine et pignons demain, si c'est le même moteur que moi.



2- Tu veux un rapport de réduction de 1766:1 (edit : j'ai du faire une erreur ), il va falloir quelques pignons même en les choisissant bien, sinon avec un réducteur planétaire ce serait plus simple, mais pour ce type de moteur je ne vois pas trop comment faire.



3- Concernant le disque (ou pignon plat), tu peux mettre une bague de chaque côté pour le maintenir en place.

Cependant il faudrait que tu utilises des axes rainurés+clavettes pour un meilleur entrainement, il faut donc un pignon avec rainure (sur l'axe).



4- Pour rendre la roue solidaire de l'axe, tu peux utiliser ce type de pièce : http://www.robotmarketplace.com/products/0-ph817.html, avec des dimensions adaptées à ta roue et ton axe bien sûr .





Edit : vu que ton rapport serait de 26.5:1 ce devrait être plus facile à réaliser que je ne l'avais laissé entendre.

[Mike118]







Pour #3 je comprend toujours pas, si on usine une pièce pour aller entre le disque et l'axe, comment tient le disque ? Soudure sur la pièce ?



Par contre pour #4 dans le cas de  la roue je comprend bien, on remplace le roulement par une autre pièce dans la quelle on pourrait percer "proprement" pour faire le raccord avec l'axe.

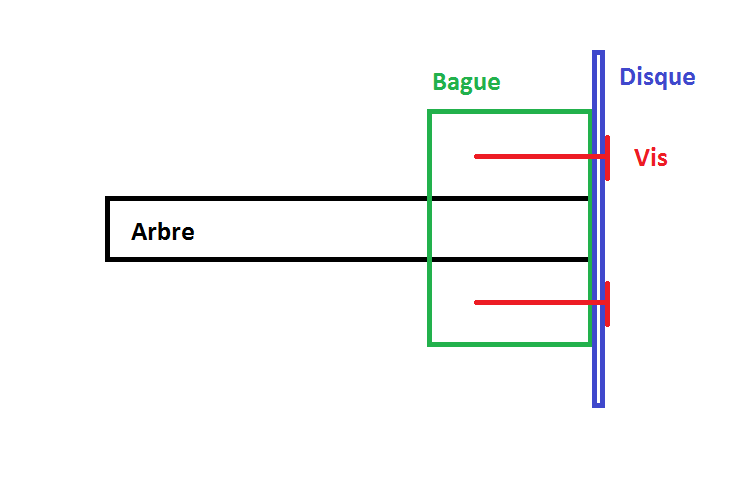

Une image vaut 1000 mots :





Après ce n'est pas la seule solution...

[levend]

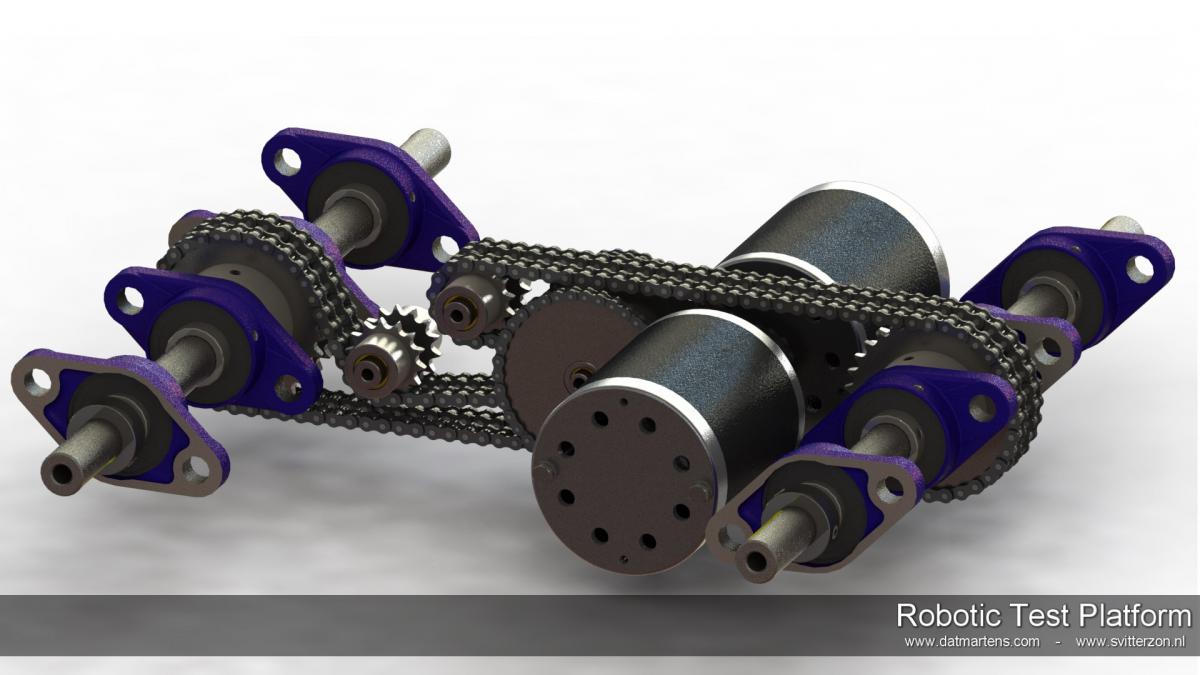

il y a aussi la solution de remplacer le disque par un pignon,

[levend]

Oups !! Je viens de voir ton message levend.



Pour rendre un disque solidaire de l'axe, du coup si je comprend bien idéalement il faudrait que le disque soit rainuré pour pouvoir être entraîne par l'axe grâce à une clavette. et les bague c'est juste pour qu'il soit bien vertical et qu'il ne se décale pas.



Par contre dans le cas des disques à axe rond ils font comment ? (pour que l'axe entraîne le disque)



Mon moteur c'est un MY1016 24V 350W de trottinette (ou je ne sait quoi) (sortie pignon en ASA25 ou H25)



PS: Je regarde les pignons sur les sites que vous me passez.



Encore merci.

Un pignon axes un trou rond sur un axes rond ça ne marche pas, ça va forcément tourner l'un par rapport à l'autre : soit ton pignon est solidaire de l'axe avec une clavette ou une vis de pression (impossible sur un disque), soit la pièce sur laquelle est fixée ton disque (croquis de mike) est solidaire de l'axe par clavette ou vis de pression. Pour moi la clavette est préférable, mais c'est un avis perso.



Ce n'est tout à fait le même moteur, mais le même pignon...



Sur Andymark, regardes aussi les "Hub", j'en ai vu un qui pourrait peut-être s'adapter sur ton moteur, après tu pourrais choisir un pignon à ta convenance mais en ASA25 ou ASA35...

[Mike118]

Tu ne pourras pas faire tes pignons avec une imprimante 3D FDM classique ...

Sinon pour tes pignons essaye : http://www.lufra.fr/shopManager0001072e.aspx?l=pignon-simple-normes-americaines&cat=58487


[levend]

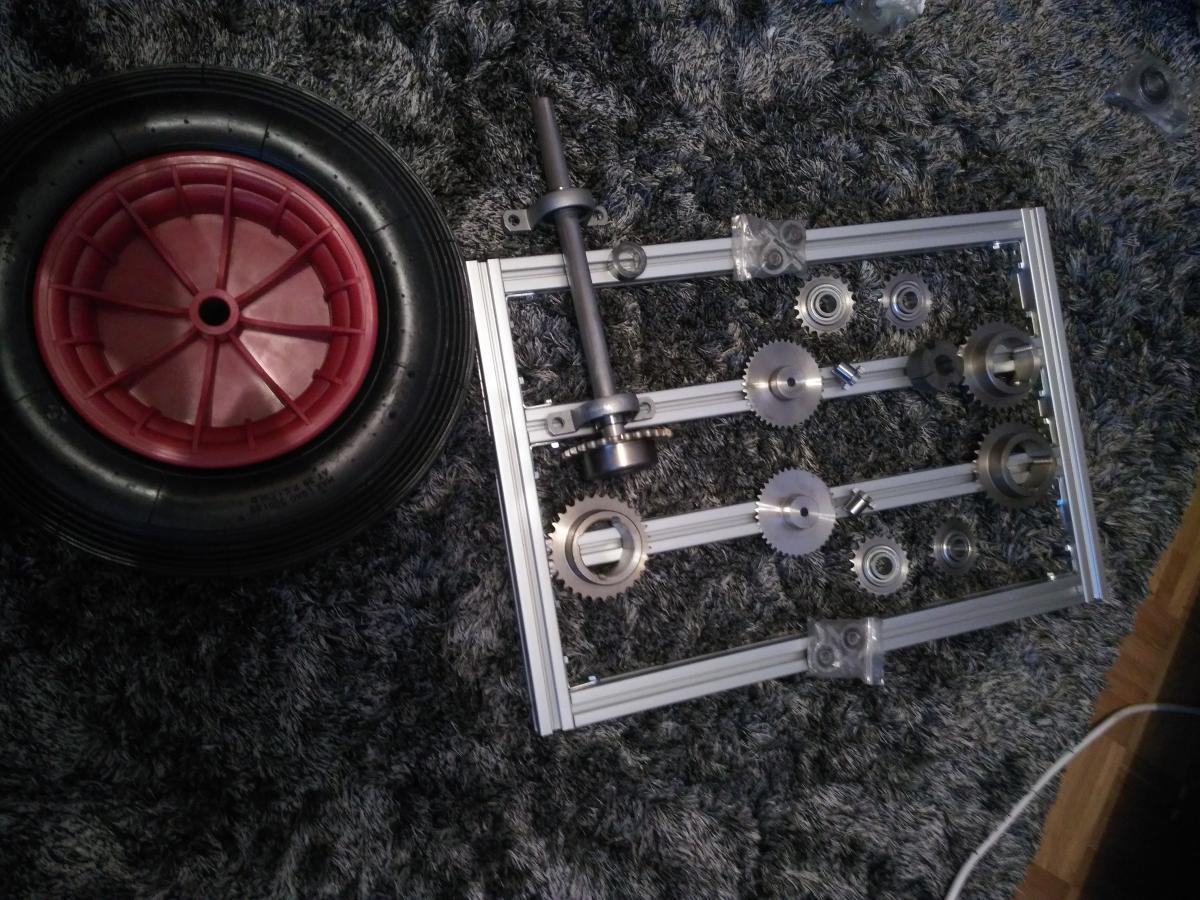

Il y a bien quelques pignons pour axes de 10 ou 6mm chez Andymark, et donc je viens de regarder pour faire une réduction avec des pignons pour axes de 10mm.

En réduisant le réducteur au minimum, soit deux pignons (en plus de ton pignon moteur 11 dents et de ta couronne 55 dents), j'arrive à une vitesse de rotation de la roue de 157tr/min, soit une vitesse de 7,7km/h. Je sais, c'est trop vu que tu veux du 4 ou 5km/h mais je m'étais limité à deux pignons :

• un pignon 16 dents
• Un pignon 54 dents
• Le pignon 54 dents nécessite un "hub" pour le fixé sur l'axe

Tout ça pour te dire que c'est faisable, même si je ne t'encourage pas à acheter chez Andymark parce que les frais de port sont énormes, mais leurs produits sont aussi commercialisés par d'autres comme Roboshop en France.



Tu disais que les chaines ASA25 n'étaient pas trop costaud, alors oublies les pignons imprimés en 3D.



Edit, si tu utilises ta couronne de 80 dents, avec les deux pignons indiqués, la réduction n'est pas trop mal : 107tr/min soit 5.3km

Remarque : il s'agit de la vitesse maxi de ton moteur...
